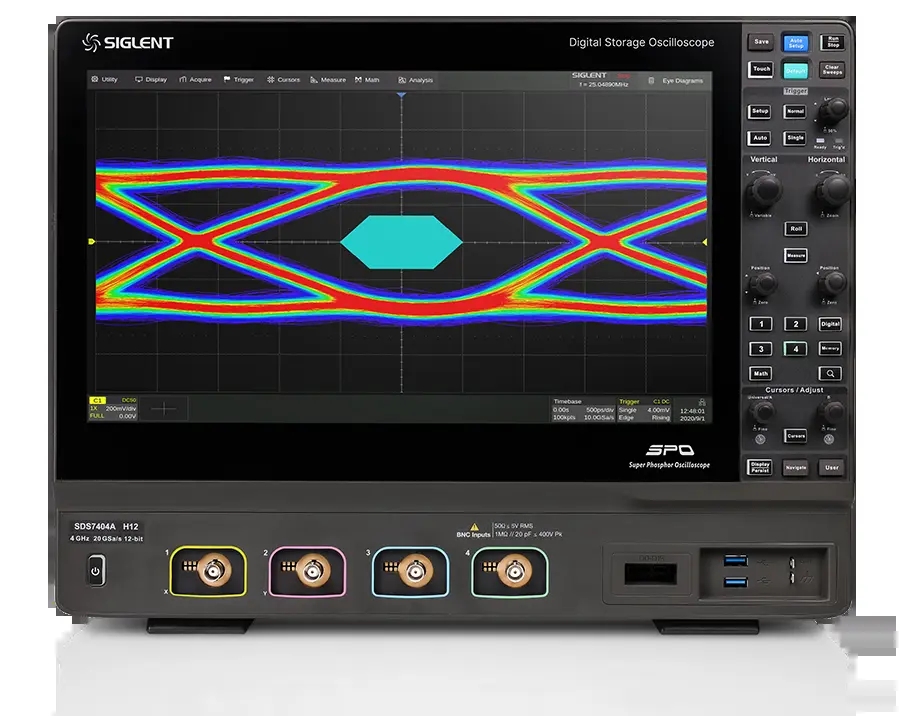

SDS7000A系列高分辨率数字示波器

4G分明 | 真高清

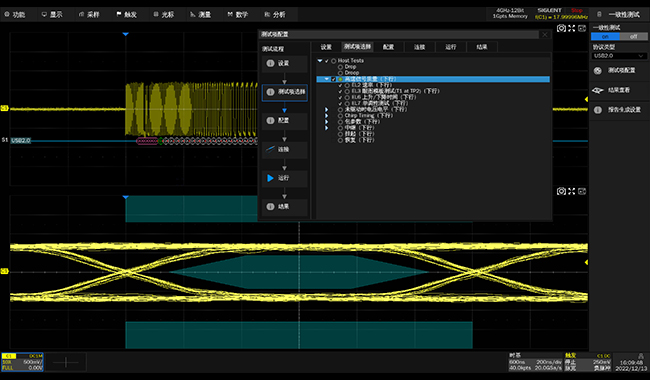

SDS7000A系列作为鼎阳科技新旗舰示波器产品，最高带宽提升至 4GHz，上升时间仅为100ps，比2GHz带宽的示波器快了一倍以上，能支持测量USB2.0、SATA1、DDR1/2/3等信号，应用场景更加丰富；同时采用了全新15.6英寸高清触摸屏，支持分屏显示功能，从整体到细微处波形清晰可靠，带来全新的测量体验。

处理器全面升级

SDS7000A作为新旗舰机型实现了处理器的全面升级，由嵌入式ARM处理器升级为X86处理器，使系统响应速度，测量、运算、分析速度都实现了大幅度的提升，给未来软件分析功能的扩展留下了更多的可能性。

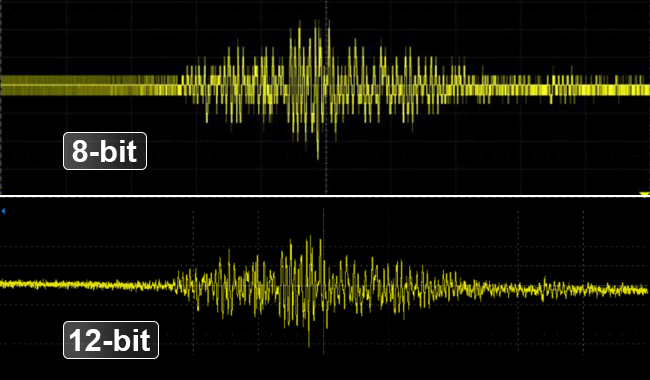

12-bit ADC，信号分辨能力更强16倍

目前许多移动电子产品设计都朝着低功耗、低电压电子系统的趋势发展，因此对数字示波器等测试测量仪器的精度也提出了更高的要求。12-bit高分辨率示波器的量化误差比普通的8-bit示波器小16倍，能助力工程师更完整清晰地观测到波形的细节，并进行更精准的波形测量。

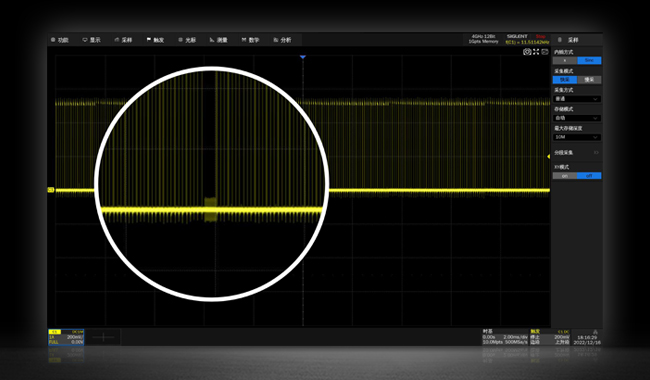

20 GSa/s高采样率与1 Gpts长存储深度

根据奈奎斯特采样定律，为了保证采样后的数字信号能完整复原真实信号的信息，一般实际应用中需要保证采样率为信号最高频率的2.56～4倍。SDS7000A系列示波器的采样率最高达20 GSa/s，是最高带宽的5倍，能完美避免因采样率不足而导致的信号失真。再搭配上最大1 Gpts/通道的长存储深度，在长时间捕获波形的同时，依然能使用更高的采样率高保真捕获波形，充分发挥4GHz带宽性能。
